四辊轧机原理

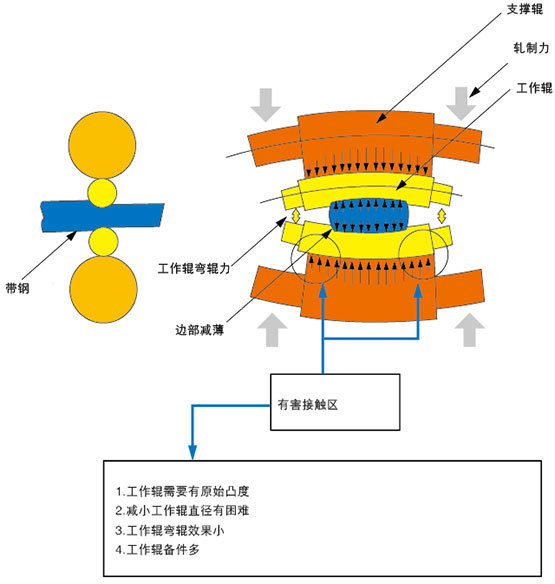

四辊轧机由两根支承辊和两根事情辊组成轧机辊系。轧制时，轧制力由压下油缸或机械压下装置转达到支承辊轴承座、支承辊、事情辊，最终作用于轧件。使轧件高度偏向压缩（变�。�，长度偏向延展（伸长）,抵达预期的规格要求。
四辊轧机由于受轧制力的影响，轧辊爆发挠度，轧件边部减薄，需要凭证现真相形磨削轧辊凸度。
一、装备主要用途
用于高精度和性能优异的普碳钢、不锈钢及低合金钢的可逆轧制。二、装备组成及结构特点
开卷机、液压上料和卸料小车、五辊夹送矫直机、入出口工艺平台、主轧机、左右卷取机、团结齿轮箱、液压AGC和弯辊系统、传动电机、电控、装备润滑和工艺润滑系统。

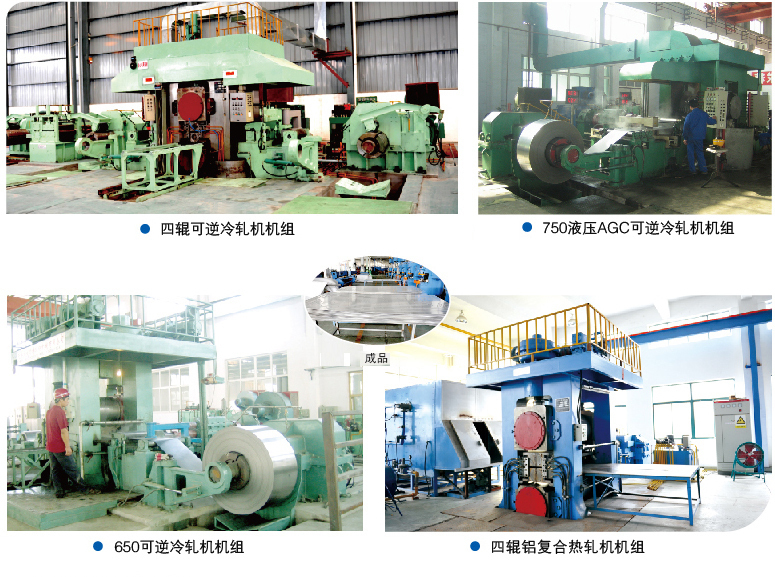

三、装备图片
四、手艺参数表
轧机型号 / 手艺参数 650型 750型 850型 质料 普碳钢及低合金钢 普碳钢及低合金钢 普碳钢及低合金钢 质料厚度(mm) 2.0-3.0 2.0-3.0 2.0-3.0 质料宽度(mm) 400-550 500-650 600-750 制品厚度(mm) 0.18-0.5 0.18-0.5 0.18-0.5 轧制压力(KN) 5500 6500 7500 支承辊规格 Φ550×600 Φ650×700 Φ750×820 中心辊规格(mm) — — Φ300×280×820 事情辊规格(mm) Φ185×165×650 Φ205×190×750 Φ230×205×850 传动方法 事情辊传动 事情辊传动 事情辊传动 主电机 直流电念头 直流电念头 直流电念头 减速机 团结齿轮箱 团结齿轮箱 团结齿轮箱 开卷机(选用规格) Φ508/610×650 Φ508/610×750 Φ610×850 卷取机(选用规格) Φ508×650 Φ508×750 Φ508×850 轧制速率(m/min) 180-480 240-600 240-600 开卷张力(KN) 30 35 45 卷取张力(KN) 10-70 10-80 10-90 压下方法 机械/液压 机械/液压 机械/液压 直流调速 西门子 西门子 西门子 电控 西门子 西门子 西门子
